产品详情
三通旋塞球阀型号规格
85K65 85K80 85K100
适用范围
三通旋塞主要用于船舶绞锚机液压系统管路及船机液压管路系统。我公司可提供CCS LR GL等相关船级检测认定证明的产品。
产品性能参数
工作压力: 8.5MPa
工作温度: -20°C~+ 80°C
适用介质:液压透平机械油L-HM100 (ISO V100)
适应环境:气温(°C) /湿度(%)为40/95;
技术标准
符合钢质海船入级规范，相关船级产品试验大纲并满足下列标准:
GB/T600-2008船舶管路阀件通用技术条件
GB2501-89船用法兰连接尺寸
GB/T13927-92通用阀门压力试验
GB8107-87液压阀试验方式

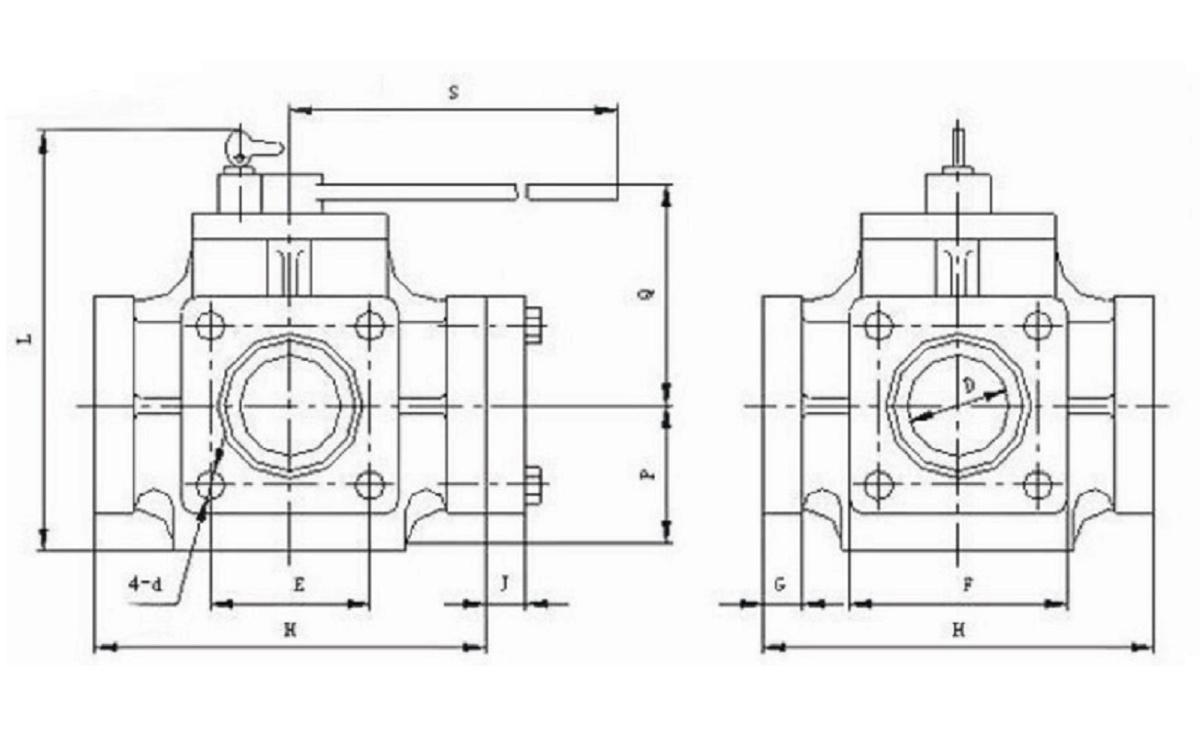

产品结构尺寸
|
规格/口径 |
d |
D |
E |
F |
G |
H |
J |
L |
P |
Q |
S |
O形圈 |
|
85K-65 |
22 |
63 |
100 |
140 |
36 |
250 |
36 |
268 |
93 |
140 |
210 |
100×3.1 |
|
85K-80 |
24 |
74 |
112 |
155 |
38 |
280 |
38 |
292 |
105 |
155 |
240 |
110×3.1 |
|
85K-100 |
30 |
98 |
140 |
195 |
42 |
340 |
42 |
333 |
138 |
195 |
280 |
140×3.1 |
