偏心半球阀的工作原理及优点
发布时间：
2023-02-18

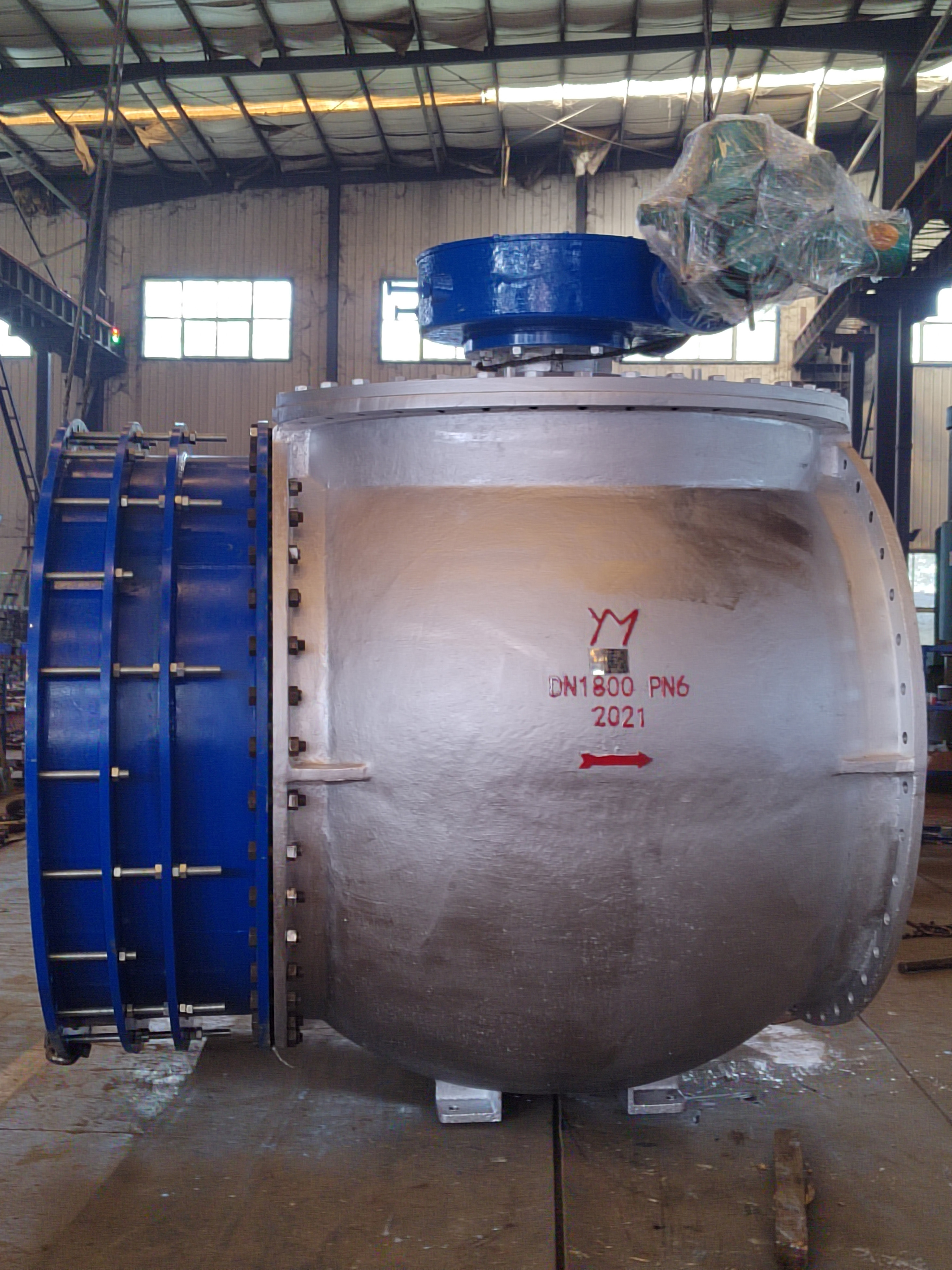

偏心半球阀的工作原理及优点
工作原理：
我们来看一下开启过程：
1.偏心半球阀在阀门关闭的位置，球体受阀杆的机械施压作用，紧压在阀座上。
2.当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3.阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
第四，直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
然后我们来看一下关闭过程：
第一，关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
第二，继续旋转手轮时，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90度。
第三，将要关闭时，球体已在与阀座无接触的情况下旋转了90度。
第四，手轮转动的后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，从而达到*密封。
- 适用范围：
偏心半球阀是我厂（亚美蝶阀）引进德国技术研制开发的实用型产品。该产品广泛适用于石油、化工、冶金、电力、造纸、热力、供排水等行业，作输送含颗粒、灰渣、纤维等流体介质的工业管道的截断或调节流量用。
- 结构及性能特点：
本阀为立式安装，阀体为球型结构，能抗拉伸、抗扭曲，阀瓣为半球型结构，阀轴为半轴结构，阀瓣全开全关为90°旋转。在全开状态下，阀瓣全部进入球型阀体内仓，使阀门内腔全部畅通。
-
- 设计新颖、结构简单、密封可靠、外形美观；
- 开启后，流道完全畅通，水头损失近似为零，可节约能源；
- 启闭迅速（旋转90°），力矩小，操作轻快；
- 密封副与阀轴有一定的轴线偏心距，所以启闭时球面与阀座快速接触与脱离，摩擦系数小，耐磨损，使用寿命长；
- 阀瓣与阀座在偏心的作用下，使密封副产生预紧力而实施密封，使用过程中对密封副所产生的微量磨损能够自动补偿，密封性能良好，高效节能；
- 安装高度小，比闸阀的高度减小一半；
- 有切削作用，关阀过程中，能切断杂物；
- 所有材料适用于污水泵站腐蚀环境。
- 技术参数：
- 工作原理：
|
公称压力（MPa） |
1.0 |
|
密封试验（MPa） |
1.1 |
|
强度试验（MPa） |
1.5 |
|
适用温度（℃） |
-10～80℃ |
|
适用介质 |
水、油、蒸汽、颗粒料浆、灰渣、污水等弱腐蚀性流体 |
|
启闭方式 |
电动 |
电动偏心半球阀由电动装置经蜗轮减速机构带动阀轴、球体作90°范围内的旋转，从而达到截断、连通或调节流量的目的。电动阀门的关闭或开启位置均有限位机构限位，并有指示器显示球体的开度状态。
- 电动驱动装置：
电动驱动装置采用国内知名公司生产的智能一体化电动执行机构，操作方式为手动和电动两用，带有手动、电动切换机构，防护等级IP67,绝缘等级为F级，电源为AC380V、50Hz，保证满足使用要求。
- 主要零件材料：
|
零 件名 称 |
材 料 |
|
阀体 |
球墨铸铁 QT450-10 |
|
球冠 |
不锈钢 2Cr13 |
|
阀座 |
不锈钢 2Cr13 |
|
偏心曲轴 |
球墨铸铁 QT450-10 |
|
阀盖 |
QT450-10 |
- 产品标准与规范：
|
设计与制造 |
结构长度 |
连接法兰 |
压力—温度等级 |
检验与试验 |
|
GB/T26146-10 |
GB/T12221-05 |
GB/T9113-88 |
GB/T9131-88 |
JB/T9092-99 |
|
API6D-94 |
ASMEB16.10-92 |
ANSIB16.5-92 |
ANSIB16.5a-92 |
GB13327 |
